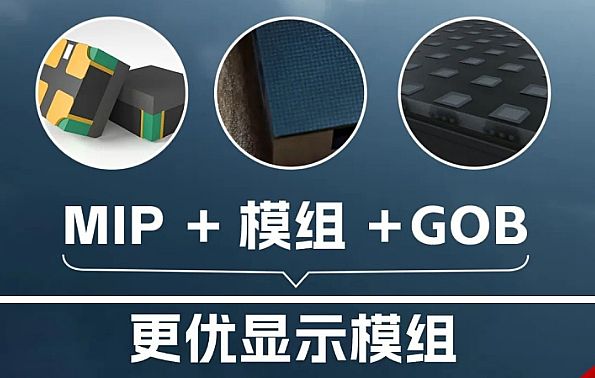

近日，國星光電正式發布其創新產品——MIP面板AS系列。其核心優勢在于采用了“MIP+模組+GOB”三重技術融合方案。這讓大屏君聯想到幾年前國星光電首推的IMD集成封裝燈珠。彼時，IMD方案憑借其相對較低的封裝和應用門檻，成為眾多二三線LED直顯品牌進軍P1.0左右微間距市場的首選技術路徑，極大地推動了微間距和Mini LED產品的普及化，使其不再是頭部品牌的專屬。

    如今，國星光電在“集成封裝”的道路上再次升級，提出了“MIP面板” 這一全新產品形態。那么，其核心優勢究竟體現在何處？國星光電推出這一方案的主要目的又是什么呢？

    MIP的低難度與高難度

    自MIP技術誕生以來，其宣傳重點之一便是與傳統SMT（表面貼裝技術）標貼工藝的高度兼容性，即對中下游制造企業的賦能能力。但對此，大屏君認為需要辯證看待：“沒有定量的定性是不可靠的”！

    一方面，低門檻場景： 如果目標產品是P1.5或以上間距，使用的MIP燈珠尺寸在1010或更大，那么傳統的SMT標貼生產線確實可以幾乎無需改造（設備、工藝、材料）即可直接兼容。原因很簡單：對于下游應用而言，關注的是燈珠的物理尺寸、電氣接口等外部特性的一致性，而非其內部的LED芯片是否為Micro LED。這充分體現了MIP在普及化方面的兼容性優勢和成本潛力。

    但是，從競爭角度看，MIP的這種“兼容性”本身并未賦予下游廠商顯著提升產品性能或體驗的額外優勢。SMT標貼工藝固有的維修頻率較高的問題依然存在，產品在物理間距指標上的表現也與傳統燈珠產品處于相似水平，未能帶來顯著的差異化競爭力。

    另一方面，高門檻現實：當目標產品指向P0.7甚至更小間距的尖端微間距市場時，所需的MIP燈珠規格（如0202/0404）則完全超出了傳統SMT設備、工藝和材料的處理能力。

    雖然相較于直接進行RGB三原色Micro LED芯片級別的巨量轉移，MIP封裝（先封裝成單色或RGB集成單元）確實降低了巨量轉移的絕對難度（因為轉移對象更大、數量更少、可維修性增強），但這并不意味著零門檻。對于微間距市場而言，MIP封裝本身依然需要高精度的巨量轉移技術支撐。

    所以，大屏君要說，MIP技術絕非一個“放之四海皆低門檻”的萬能鑰匙。應用MIP燈珠生產高端終端產品，尤其是在更小燈珠規格與更小間距的結合上，依然是行業面臨的技術高地。而國星光電此次推出的“MIP面板”產品，其核心使命，正是為了系統性地攻克這一難題。

    MIP面板，帶來進一步的成本和品質優勢

    大屏君認為，MIP面板的推出，為下游應用帶來了革命性的簡化：

    1. 直接交付“面板”，跳過超高難度環節： 對于需要0202燈珠生產P0.5級別產品的客戶，他們拿到的不是零散的、難以處理的微米級MIP燈珠，而是“一整塊”完成核心封裝和集成的高質量面板。這從根本上消除了下游進行超高精度巨量轉移或超精密SMT貼裝的技術壁壘和風險。

    2. GOB加持，全面提升可靠性： 即便是生產P1.2間距的產品，使用1010尺寸的MIP燈珠，由于這些燈珠在面板內部已經完成了GOB（Glue on Board，板面覆膠）封裝工藝，使得最終面板產品在物理強度、環境穩定性、長期可靠性方面得到質的飛躍，故障率顯著降低。其整體應用效果足以媲美甚至超越部分COB（Chip on Board）類產品。

    由此可見，MIP面板這一概念的本質，是國星光電為二三線品牌及更多中下游廠商量身打造的、通往高端MIP微間距顯示市場的“技術棧”。它顯著降低了技術門檻，堪稱當年IMD方案的“超級進化版”。“面板”一詞源于成熟的LCD產業，代表著高度集成化、標準化的核心組件，終端企業只需圍繞其進行外圍功能適配。這種模式，正是像國星光電這樣深耕封裝環節的企業所追求的未來形態——從提供元器件升級為提供核心子系統。

    但是，大屏君進一步了解到，國星光電的MIP面板概念，并不是單純的將“下游表貼的活先干了”，而是對整個制造流程的優化和緊密銜接。其具有內在的技術升級特征：

    流程優化，降本增效： MIP燈珠無需經歷獨立的“出廠、運輸、倉儲”等環節，而是在一條高度集成的產線上直接加工成最終的面板形態。這不僅減少了物流和中間管理成本，更關鍵的是，由于省去了燈珠作為獨立器件對外部環境（如防潮、防靜電）的嚴苛要求，以及后續SMT貼裝帶來的應力風險，可以適度“降低”對單個MIP燈珠封裝體的某些極端性能要求標準。同時，壓縮了中間工藝環節，實現了更緊湊、高效的一體化制造流程，最終帶來終端產品單位像素成本的實質性下降。

    結構優化，性能提升： 一體化的面板結構設計，為整體光學設計（如墨色一致性、對比度）、散熱結構、物理強度等提供了更大的優化空間。這使得在更具成本效益的基礎上，也能實現更優的最終顯示效果和可靠性，形成“低成本、高品質”的獨特競爭力。

    定制化能力成為新要求： 當然，面板形態也意味著其像素間距在出廠時即已固定（類似于IMD模組）。面對下游多樣化的應用場景和間距需求，MIP面板供應商必須具備強大的定制化開發能力。這不僅指間距規格的定制，更包括對內部Micro LED顆粒特性（如亮度、波長）、像素光學結構設計（如黑占比、光學透鏡）等進行差異化定制，以滿足不同客戶的特定性能需求。這成為MIP面板對封裝企業提出的新挑戰與新機遇。

    將“減本增效”、“顯著降低下游制造門檻與風險”、“滿足高端市場對可靠性和畫質的需求”、“提供靈活的定制化選項”等諸多優勢聚合在一起，便構成了國星光電MIP面板產品的核心競爭力。

    其中，賦能廣大中下游廠商的特性尤為關鍵。它使得P1.2以下的高端微間距MIP市場，不再是少數技術巨頭的“禁臠”，而是向數量龐大的中小型LED直顯參與者敞開了大門。這將深刻改變MIP技術，乃至整個Micro LED技術的普及路徑和產業格局。

    過去，只有資金和技術實力雄厚的行業頭部企業敢于大規模投入MIP和嘗試Micro LED。而通過MIP面板這一創新形態，絕大多數LED直顯企業都能以相對較低的初始投入和技術門檻，快速進入并布局Micro LED領域。這對加速MIP產品的市場化落地、迅速擴大產業規模具有不可估量的推動作用。

    因此，國星光電推出MIP面板的核心目標與最看重價值，在于其“普惠性”。它旨在打破技術壁壘，讓更廣泛的產業生態共享Micro LED技術升級的紅利。至于技術優勢和成本優勢，都是服務于實現這一“普惠”目標的手段。國星光電的目標，是成為Micro LED時代“普及化浪潮”的核心推動者和關鍵部件供應商。

    LED直顯終局：“面板化”大勢所趨

    “COB封裝的最小結構是一塊小型面板、COG玻璃基封裝的最小結構是一塊面板——如今，原本作為分立器件的MIP燈珠結構，也演進為面板形態……” 我們清晰地看到，在P1.2間距及其以下的微間距市場，幾大主流技術路線（COB, COG, MIP）殊途同歸，都指向了‘面板’這一終極形態。

    業內專家對大屏君表示：P1.2及以下間距面臨雙重“微縮化”挑戰——像素間距極小和Micro LED芯片尺寸更小。在如此精密的尺度上進行復雜且密集的操作，如果工藝流程環節過多、鏈條過長，必然導致成本失控、良率低下、品質難以保障。最有效的解決方案，就是盡可能在有限次數的、高度集成的制造步驟中，產出接近最終產品形態的“初級模塊”。

    在傳統LED直顯時代，這個“初級模塊”是“燈珠”；而在微間距和Micro LED時代，“面板”則成為更優解。因為只有面板級的高密度集成，才能滿足“有限操作次數內達成高集成效果”的核心訴求。這代表了產業分工和制造技術進化的必然方向，值得所有業內企業高度重視：

    1. 頭部品牌向上整合： 為掌控更多成本、技術差異化和創新主導權，頭部LED直顯品牌必將積極向上游延伸，布局封裝乃至面板制造（如自建面板產線）。

    2. 中游封裝企業的核心機遇： 對于國星光電等中游封裝企業而言，“面板”將成為未來高端產品的主流形態和核心競爭力。無論是COB、COG還是MIP/Micro LED，提供高性能、高可靠性、可定制的面板化解決方案，是其立足未來的關鍵。

    3. 中小品牌的快速通道： 對于數量眾多的二三線及以下品牌，“面板化”產品極大地簡化了其技術復雜度，顯著降低了進入高端市場的門檻，使其能夠快速推出高品質、高性能的微間距產品，抓住市場機遇。

    綜上所述，大屏君認為，國星光電力推“MIP+模組+GOB”面板的核心目標清晰而深遠：首先是，技術普惠者，實現Micro LED顯示技術和MIP對二三級品牌的“普惠化”。其次是，產業鏈價值重塑者，推動LED直顯產業，尤其是微間距領域，向“面板化”時代加速演進。其三是，市場格局的推動者， 通過降低門檻和成本，激發更廣泛的市場參與度，快速擴大MIP/Micro LED的市場規模和應用場景。

    因此，“MIP面板”的推出，是國星光電瞄準Micro LED普及化浪潮，以封裝技術創新為支點，撬動產業鏈價值重分配，最終實現自身從元器件供應商向核心面板/模組解決方案提供者躍遷的關鍵戰略布局。大屏君人認為，通過MIP面板創新，國星光電將鞏固并提升封裝環節在產業鏈中的核心價值地位，從單一的燈珠供應商轉型為提供高度集成化、標準化、具備定制能力的關鍵顯示面板/模組供應商，掌握更大的話語權和價值空間。
